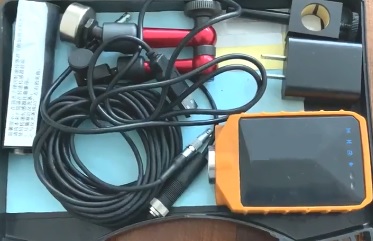

JTLC880多功能動平衡儀，是專門針對旋轉設備動平衡而設計的，用于現場設備動平衡矯正使用，在此之上，系統支持，點檢功能，故障診斷功能。
設備參數：
| 通道數 | 振動通道x1 轉速通道x1 測溫通道x1 |
| 振動采集 |
加速度（峰值) ：0.01-60g,即（0.01-600m/S² ) 速度（有效值）：0.01-600mm/s 位移（峰峰值）：0.1-2000μm |
| 振動頻響范圍 |
加速度：0.5HZ-10KHZ 速度：1HZ-1KHZ 位移：1HZ-1KHZ |
| 轉速采集 | 測量范圍：30─6萬轉/分 測量精度：1% |
| 接觸式測溫 |
測量范圍：-55℃—125℃ 測量精度：±1%或±1℃（取最大值） |
| 紅外測溫（選配） |
測量范圍：-60—380 測量精度：1%（取最大值） |
| 增益放大 | 硬件程控增益放大器，放大倍數1,2,4,8自動調節，有效提高信噪比 |
|
多重濾波 |
硬件多重信號濾波，最大限度的靈活獲得目標信號。 低通濾波 抗混濾波：硬件自動調節 |
| 硬件積分處理 | 硬件積分處理（不加積分，一次積分，二次積分），若使用加速度傳感器，可獲得加速度，速度，位移三種信號 |
| 高精度AD轉換器 | 16位A/D，有效的提高系統精度。 |
| 豐富的觸發源 | 內部振動信號觸發，外部轉速信號觸發，保證各種復雜應用 |
| 分析頻率 | 0.1HZ~50KHZ |
| 網絡通信 | 藍牙 |
| 電池供電 | 內置鋰電池，續航時間≥8小時 |
| 采樣點數 | 256、512、1024、2048、4096、8129可選以及長時間連續采集儲存 |
| 譜線數 | 100、200、400、800、1600、3200 |
| 工作溫度 | -20℃~70℃（普通型） -20℃~50℃（防爆型） |
| 環境濕度 | 95% RH非冷凝 |
| 電源 | 5V DC(自帶電源適配器） |
| 防護等級 | IP66 |
| 防爆等級 | Ex ib llC T4 Gb |
二、 產品功能
1. 單面動平衡
具有單面、雙面動平衡能力，可適合不同種類轉子的現場平衡?？梢栽诂F(xiàn)場迅速判斷機械設備運行狀態，分析出機械設備是否存在動平衡不良故障。如果存在，則可以利用系統提供的試重法或影響系數法進行動平衡校正，系統將自動解算出加(減)配重的質量大小和角度。許多情況下，一次動平衡校正就可以去除轉子(軸系)90%以上的不平衡。
1) 設備連接操作
設備旋轉體上貼上反光貼、JTLC880多功能動平衡儀開機，水平吸附在電機負載側，連接好轉速傳感器。打開振動無憂APP、終端設置、終端儀器綁定搜索到自己的設備，點擊第 一進行綁定。
2) 動平衡操作步驟
點擊現場動平衡、單面動平衡、輸入相應的參數、下一步、開啟電機并點開始。
3) 配置試重
等待手機提示停止后關閉電機，根據提示在0度配置4.57g，點擊下一步啟動電機。
4) 一次配重
點擊開始等待其自動停止后關閉電機取下試重，點擊下一步，根據提示5.4度位置配置1.47g，點擊開始啟動電機。
5) 二次配重
點擊開始等待手機停止后關閉電機，在112度配置0.67g，點擊開始并開啟電機。
6) 平衡結果
點擊開始等待手機提示停止后關閉電機，此次平衡結果是0.05mm/s。點擊下一步查看平衡結果，點擊查看報告可看到平衡結論，導出平衡結果。
2. 滑塊動平衡
3. 故障診斷
