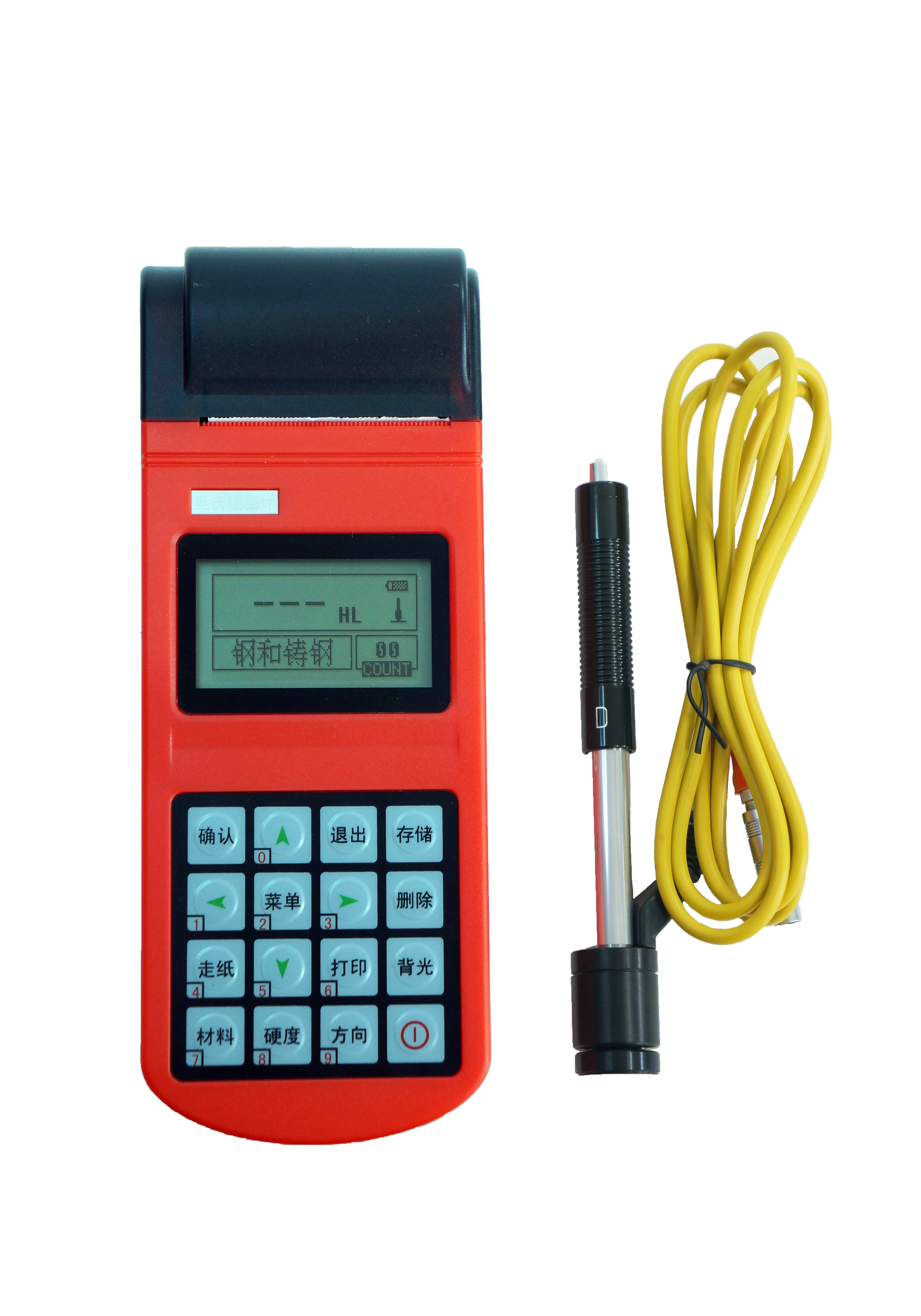

產品特點：
●可配備7種不同沖擊裝置，可自動識別沖擊裝置類型。
●嵌入式熱敏打印機，硬度測試報告及時打印
●可實現7種硬度（HL、HRB、HRC、HB、HV、HS）間的相互轉換及與抗拉強度間的相互轉換
●可充電鋰離子電池
●支持藍牙傳輸和無線打印
●可選的上位機軟件，具有完善的數據庫功能。支持?jǐn)?shù)據查詢、數據存儲、統計特征顯示、柱狀圖顯示。
●可充電鋰電池；
●自動檢測電池電壓，電池低電壓預警，在測試狀態有電量顯示圖標,；
●豐富的狀態欄顯示，顯示藍牙、蜂鳴器、錯誤信息、時間、電池電量等多種狀態
●支持多種硬度制下的校準
●軟件可在線升級；
|
產品功能 |
參數 |
|
測試范圍 |
170-960HLD |
|
可測硬度制 |
HRC、HRB、HV、HB、HS |
|
誤差 |
（詳見表2） |
|
測量方向 |
支持360度(垂直向下、斜下、水平、斜上、垂直向上) |
|
屏幕顯示 |
128*64點陣LCD，具有背光，可調節對比度 |
|
計算機接口 |
USB2.0 |
|
文字說明 |
全中文菜單 |
|
數據儲存 |
可存儲1000組測試數據 |
|
識別功能 |
自動識別沖擊裝置類型功能 |
|
打印機類型 |
嵌入式熱敏打印機 |
|
測試材料 |
鋼和鑄鋼、合金工具鋼、灰鑄鐵、球墨鑄鐵、鑄鋁合金、銅鋅合金（黃銅）、銅錫合金（青銅）、純銅 |
|
無線傳輸 |
選配支持藍牙傳輸和無線打印 |
|
電源 |
2x3.7V可充電鋰電池 |
|
重量 |
320g (標準配置：主機+D型沖擊裝置) |
|
外形尺寸 |
198mm x 82mm x 30mm |
|

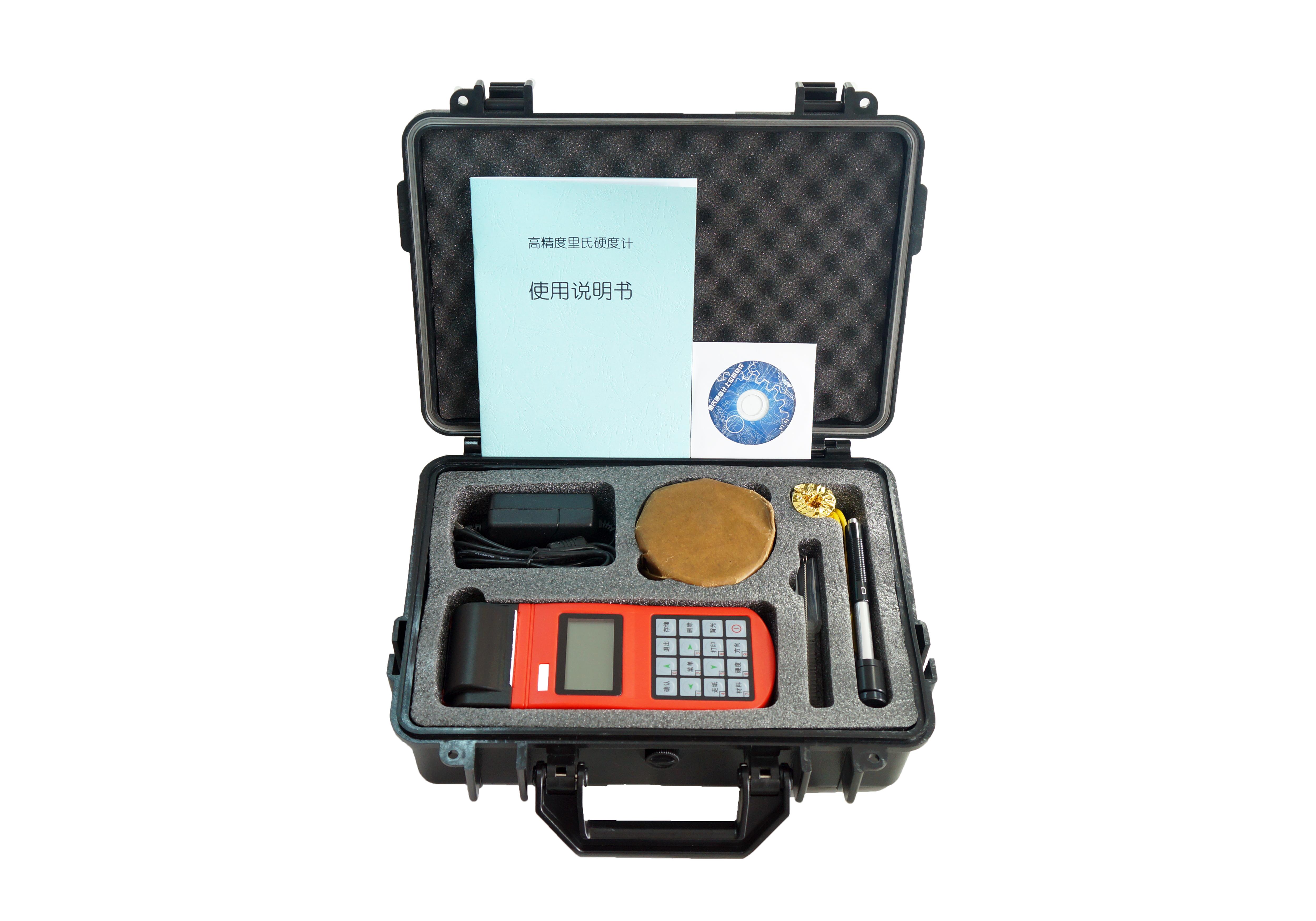

名稱 |
數量 |
名稱 |
數量 |
|
主機 |
1 |
打印機 |
1 |
|
D型沖擊裝置 |
1 |
小支撐環 |
1 |
|
標準硬度塊 |
1 |
電源適配器 |
1 |
|
尼龍刷 |
1 |
說明書 |
1 |
|
保修卡 |
1 |
裝箱單 |
1 |
|
合格證 |
1 |
測量范圍（表一）：
|
- |
硬度制 |
沖 擊 裝 置 |
|||||
|
D/DC |
D+15 |
C |
G |
E |
DL |
||
|
Steel and cast steel 鋼和鑄鋼 |
HRC |
17.9～68.5 |
19.3～67.9 |
20.0～69.5 |
22.4～70.7 |
20.6～68.2 |
|
|
HRB |
59.6～99.6 |
- |
- |
47.7～99.9 |
- |
37.0～99.9 |
|
|
HRA |
59.1～85.8 |
- |
- |
- |
61.7～88.0 |
- |
|
|
HB |
127～651 |
80～638 |
80～683 |
90～646 |
83～663 |
81～646 |
|
|
HV |
83～976 |
80～937 |
80～996 |
- |
84～1042 |
80～950 |
|
|
HS |
32.2～99.5 |
33.3～99.3 |
31.8～102.1 |
- |
35.8～102.6 |
30.6～96.8 |
|
|
Wrought Steel 鍛鋼 |
HS |
32.2～99.5 |
- |
- |
- |
- |
- |
|
CWT、ST 合金工具鋼 |
HRC |
20.4～67.1 |
19.8～68.2 |
20.7～68.2 |
- |
22.6～70.2 |
- |
|
HV |
80～898 |
80～935 |
100～941 |
- |
82～1009 |
- |
|
|
Stainless steel 不銹鋼 |
HRB |
46.5～101.7 |
- |
- |
- |
- |
- |
|
HB |
85～655 |
- |
- |
- |
- |
- |
|
|
HV |
85～802 |
- |
- |
- |
- |
- |
|
|
GC. IRON 灰鑄鐵 |
HRC |
- |
- |
- |
- |
- |
- |
|
HB |
93～334 |
- |
- |
92～326 |
- |
- |
|
|
HV |
- |
- |
- |
- |
- |
- |
|
|
NC、IRON 球墨鑄鐵 |
HRC |
- |
- |
- |
- |
- |
- |
|
HB |
131～387 |
- |
- |
127～364 |
- |
- |
|
|
HV |
- |
- |
- |
- |
- |
- |
|
|
C．ALUM 鑄鋁合金 |
HB |
19～164 |
- |
23～210 |
32～168 |
- |
- |
|
HRB |
23.8～84.6 |
- |
22.7～85.0 |
23.8～85.5 |
- |
- |
|
|
BRASS 銅鋅合金 |
HB |
- |
- |
- |
- |
- |
- |
|
HRB |
- |
- |
- |
- |
- |
- |
|
|
BRONZE 銅錫(鋁)合金 |
HB |
60～290 |
- |
- |
- |
- |
- |
|
COPPER純銅 |
HB |
45～315 |
- |
- |
- |
- |
|
示值誤差和示值重復性(表二)：
|
序號 |
沖擊裝置類型 |
標準里氏硬度塊硬度值 |
示值誤差 |
示值重復性 |
|
1 |
D |
760±30HLD 530±40HLD |
±6 HLD ±10 HLD |
6 HLD 10 HLD |
|
2 |
DC |
760±30HLDC 530±40HLDC |
±6 HLDC ±10 HLDC |
6 HLD 10 HLD |
|
3 |
DL |
878±30HLDL 736±40HLDL |
±12 HLDL |
12 HLDL |
|
4 |
D+15 |
766±30HLD+15 544±40HLD+15 |
±12 HLD+15 |
12 HLD+15 |
|
5 |
G |
590±40HLG 500±40HLG |
±12 HLG |
12 HLG |
|
6 |
E |
725±30HLE 508±40HLE |
±12 HLE |
12 HLE |
|
7 |
C |
822±30HLC 590±40HLC |
±12 HLC |
12 HLC |
沖擊裝置技術參數一覽表（表三）：
|
沖擊裝置類型 |
D/DC/DL |
D+15 |
C |
G |
E |
|
|
沖擊能量 |
11mJ |
11mJ |
2.7mJ |
90mJ |
11mJ |
|
|
沖擊體質量 |
5.5g/5.5g/7.2g |
7.8g |
3.0g |
20g |
5.5g |
|
|
球頭硬度 |
1600HV |
1600HV |
1600HV |
1600HV |
5000HV |
|
|
球頭直徑 |
3mm |
3mm |
3mm |
5mm |
3mm |
|
|
球頭材料 |
碳化鎢 |
碳化鎢 |
碳化鎢 |
碳化鎢 |
金剛石 |
|
|
沖擊裝置直徑 |
20/20/6mm |
20mm |
20mm |
30mm |
20mm |
|
|
沖擊裝置長度 |
147/86/202,, |
162mm |
141mm |
255mm |
155mm |
|
|
沖擊裝置質量 |
75/50/60g |
80g |
75g |
250g |
80g |
|
|
沖擊Z大硬度 |
940/940/950HV |
940HV |
1000HV |
650HV |
1200HV |
|
|
試件表面粗糙度儀 |
1.6μm |
1.6μm |
0.4μm |
6.3μm |
1.6μm |
|
|
試件Z小重量 |
||||||
|
可直接測量 |
>5kg |
>5kg |
>1.5kg |
>15kg |
>5kg |
|
|
需穩定支撐 |
2 - 5kg |
2 - 5kg |
0.5 - 1.5kg |
5 - 15kg |
2 - 5kg |
|
|
需密實耦合 |
0.05 - 2kg |
0.05 - 2kg |
0.02 - 0.5kg |
0.5 - 5kg |
0.05 - 2kg |
|
|
試件Z小厚度 |
||||||
|
密實耦合 |
5mm |
5mm |
1mm |
10mm |
5mm |
|
|
硬度層Z小厚度 |
0.8mm |
0.8mm |
0.2mm |
1.2mm |
0.8mm |
|
|
球頭壓痕尺寸 |
||||||
|
硬度300HV時 |
壓痕直徑 |
0.54mm |
0.54mm |
0.38mm |
1.03mm |
0.54mm |
|
壓痕深度 |
24μm |
24μm |
12μm |
53μm |
24μm |
|
|
硬度600HV時 |
壓痕直徑 |
0.54mm |
0.54mm |
0.32mm |
0.90mm |
0.54mm |
|
壓痕深度 |
17μm |
17μm |
4μm |
41μm |
17μm |
|
|
硬度800HV時 |
壓痕直徑 |
0.35mm |
0.35mm |
0.35mm |
- |
0.35mm |
|
壓痕深度 |
10μm |
10μm |
7μm |
- |
10μm |
|
|
沖擊裝置適用范圍 |
D型測量通用件； |
D+15型測量溝槽 |
C型測量小的 |
G型測量大的 |
E型適合測量硬 |
|
異型支撐環（表四）：
