·依據里氏硬度測量原理，可以對多種金屬材料進行檢測。
·一臺主機可配備7種不同沖擊裝置使用，自動識別沖擊裝置類型,更換時無需重新校準。
·支持“鍛鋼（Steel）”材料，當用D/DC型沖擊裝置測試“鍛鋼”試樣時，可直接讀取HB值，無需人工查表。可預先設置硬度值上、下限，超出范圍自動報警，方便用戶批量測試的需要。
·采用大屏幕128×64圖形點陣液晶顯示器，信息豐富、直觀。
·全中文顯示，菜單式操作，操作簡單、方便。
·有EL背光顯示，方便在光線昏暗環境中使用。
·可存儲最大500組（沖擊次數32～1）硬度測量數據，每組數據包括單次測量值、平均值、測量日期、沖擊方向、次數、材料、硬度制等信息。
·熱敏打印機與儀器集成為一體，工作安靜、打印速度快，可以現場打印檢測報告。具有軟件校準功能。
·內置鎳氫可充電電池及充電控制電路；可連續工作不小于150小時；具有自動休眠、自動關機等節電功能。
·液晶上有剩余電量指示圖標，可實時顯示電池剩余電量；具有充電過程指示，操作者可隨時了解充電程度。

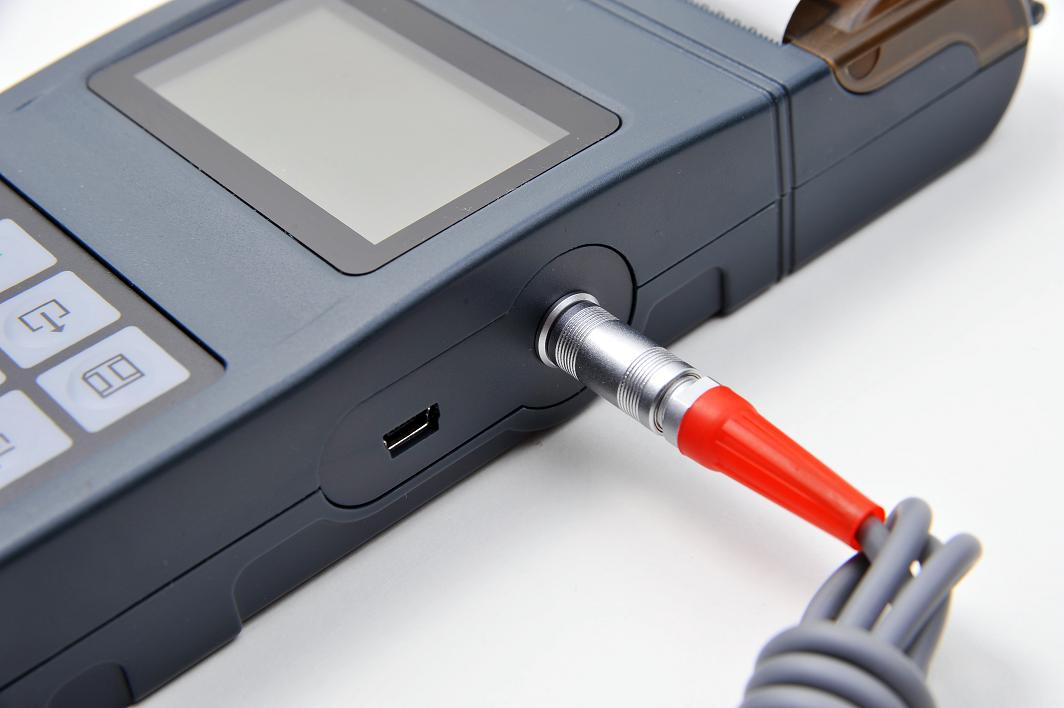

·有USB接口，可以方便、快捷地與PC機進行數據交換?？膳鋫湮C軟件，具有傳輸測量結果、測值存儲管理、測值統計分析、打印測值報告、批量設定儀器參數等豐富功能，滿足質量保證和管理的更高要求。
·儀器小巧、便攜、可靠性高，適用于惡劣的操作環境，抗振動、沖擊和電磁干擾。
·外形尺寸：212mm×80mm×32mm
三、金泰便攜式硬度計適用材料：
鋼和鑄鋼、合金工具鋼、不銹鋼、灰鑄鐵、球墨鑄鐵、鑄鋁合金、銅鋅合金（黃銅）、銅錫合金（青銅）、純銅、 鍛鋼
金泰便攜式硬度計 THL160p便攜式硬度計 主要應用領域：
·軸承及其它零件。
·壓力容器、汽輪發電機組及其設備的失效分析。
·重型工件。
·已安裝的機械或永久性組裝部件。
·試驗空間很狹小的工件。
·要求對測試結果有正規的原始記錄。
·金屬材料倉庫的材料區分。
·大型工件大范圍內多處測量部位的快速檢驗。
金泰便攜式硬度計 技術指標：
金泰便攜式硬度計測量范圍： (170-960)HLD,(17.9-69.5)HRC,(19-683)HB,(80-1042)HV,(30.6-102.6)HS, (59.1-88)HRA, (13.5-101.7)HRB
·測量方向：支持360º(垂直向下、斜下、水平、斜上、垂直向上)
·硬度制式：里氏(HL)、布氏(HB)、洛氏B(HRB)、洛氏C(HRC)、洛氏A(HRA)、維氏(HV)、肖氏(HS)
·示值誤差：HLD：±5 HRC：±1 HB：±4
·顯 示：點陣LCD，128×64圖形點陣液晶
·熱敏式打印機，工作安靜，可打印任意份數的測試結果，滿足現場的需要
·打印紙寬：（57.5±0.5）mm；打印紙卷直徑：30mm
·工作電壓：6V鎳氫電池組
·充電電源：9V/500mA；充電時間2.5～3.5小時
·持續工作時間：約150小時（不打印、不開背光時）
·通訊接口標準：USB1.1
六、金泰便攜式硬度計工作條件：
金泰便攜式硬度計環境溫度：操作溫度－10～＋50℃；存儲溫度：-30℃～＋60℃；
相對濕度≤90％；
周圍環境無強烈振動、無強烈磁場、無腐蝕性介質及嚴重粉塵。開機顯示與簡要說明：
![]()
開機后會自動進入主顯示界面，如下圖所示：
·電池電量：顯示剩余電量。
·沖擊方向：當前沖擊方向。
·平 均 值：達到設定的沖擊次數后，顯示平均值時出現。
·金泰便攜式硬度計硬度制式：當前測量值的硬度制。
·測 量 值：當前單次測量值（無平均值提示），當前平均值（有平均值提示）。
·顯 示：表示超過轉換或測量范圍， 表示低于轉換或測量范圍。
·材 料：當前設定的材料。
·沖擊次數：測量時顯示已經完成的沖擊次數，用次數快捷鍵設置沖擊次數時顯示設置的沖擊次數，瀏覽單次測量值時·顯示單次測量值的對應次數。
八、金泰便攜式硬度計 USB數據處理軟件：
![]()
·存入：將測量出來的數據存儲
·調出：將數據從主機中調出
·打?。簩?shù)據打印輸出，A4界面
·超限：設置公差限后的超限顯示
·清除：清除測量數據
·連接：設定與主機連接
·斷開：設定與主機斷開
·下載：把數據下載到本地，實現海量存儲
·設置：參數設置
·幫助：即時幫助功能

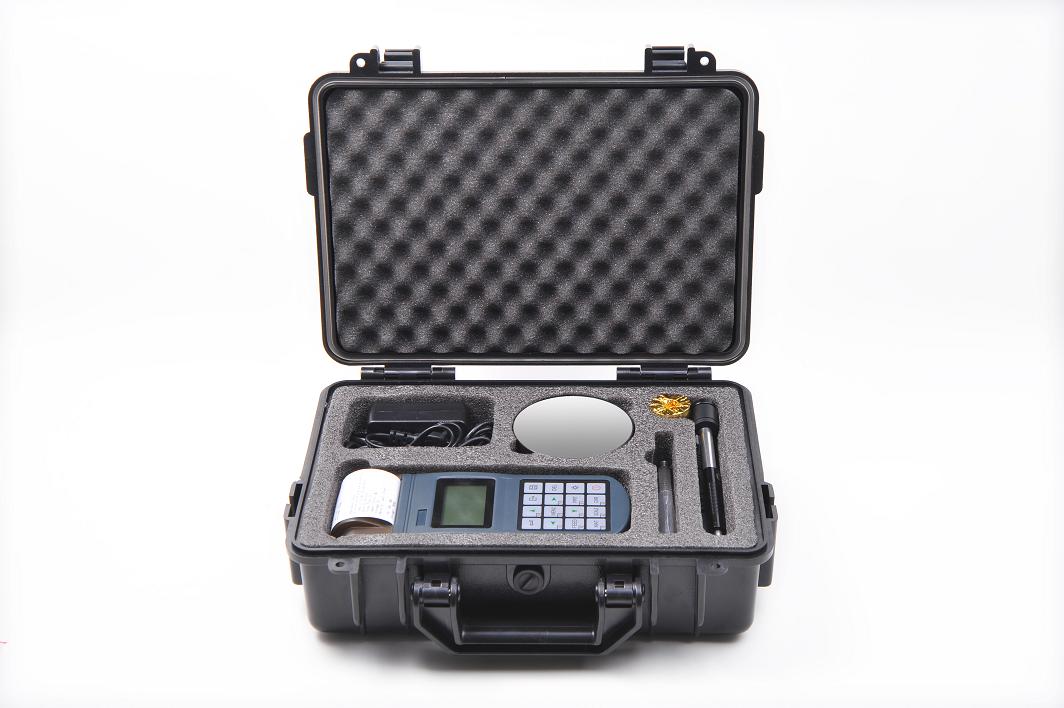

九、金泰便攜式硬度計 標準配置：
|
|
序號
|
名 稱
|
數量
|
備 注
|
|
標準配置
|
1
|
金泰便攜式硬度計儀器主機
|
1臺
|
|
|
2
|
D型沖擊裝置
|
1只
|
|
|
|
3
|
標準里氏硬度塊
|
1塊
|
|
|
|
4
|
尼龍刷A
|
1只
|
|
|
|
5
|
小支承環
|
1只
|
|
|
|
6
|
電源適配器（充電器）
|
1只
|
|
|
|
7
|
打印紙
|
1卷
|
|
|
|
8
|
隨機資料
|
1份
|
|
|
|
9
|
金泰便攜式硬度計ABS儀器箱
|
1只
|
|
|
|
10
|
數據傳輸及分析軟件光盤
|
1套
|
計算機上應用
|
|
|
11
|
通信電纜
|
1條
|
|
十、金泰便攜式硬度計可選配置（異型沖擊裝置）：
|
選擇配置
|
序號
|
名稱
|
數量
|
備 注
|
|
1
|
異型沖擊裝置
|
7種
|
|
|
|
2
|
異型支撐環
|
12個
|
|
|
|
3
|
沖擊球頭
|
2種
|
|
|
|
4
|
尼龍刷B
|
1個
|
G型沖擊裝置時使用
|
|
|
5
|
更換沖擊球頭工具
|
1只
|
|
七種異型沖擊裝置
![]()
金泰便攜式硬度計系列異型支撐環
![]()
金泰便攜式硬度計系列異型支撐環
十一、金泰便攜式硬度計 測量范圍表：
|
材料
|
硬度制
|
沖擊裝置
|
|||||
|
D/DC
|
D+15
|
C
|
G
|
E
|
DL
|
||
|
Steel and cast steel
鋼和鑄鋼
|
HRC
|
17.9～68.5
|
19.3～67.9
|
20.0～69.5
|
|
22.4～70.7
|
20.6～68.2
|
|
HRB
|
59.6～99.6
|
|
|
47.7～99.9
|
|
37.0～99.9
|
|
|
HRA
|
59.1～85.8
|
|
|
|
61.7～88.0
|
|
|
|
HB
|
127～651
|
80～638
|
80～683
|
90～646
|
83～663
|
81～646
|
|
|
HV
|
83～976
|
80～937
|
80～996
|
|
84～1042
|
80～950
|
|
|
HS
|
32.2～99.5
|
33.3～99.3
|
31.8～102.1
|
|
35.8～102.6
|
30.6～96.8
|
|
|
Steel鍛鋼
|
HB
|
143～650
|
|
|
|
|
|
|
CWT、ST
合金工具鋼
|
HRC
|
20.4～67.1
|
19.8～68.2
|
20.7～68.2
|
|
22.6～70.2
|
|
|
HV
|
80～898
|
80～935
|
100～941
|
|
82～1009
|
|
|
|
Stainless steel
不銹鋼
|
HRB
|
46.5～101.7
|
|
|
|
|
|
|
HB
|
85～655
|
|
|
|
|
|
|
|
HV
|
85～802
|
|
|
|
|
|
|
|
GC. IRON
灰鑄鐵
|
HRC
|
|
|
|
|
|
|
|
HB
|
93～334
|
|
|
92～326
|
|
|
|
|
HV
|
|
|
|
|
|
|
|
|
NC、IRON
球墨鑄鐵
|
HRC
|
|
|
|
|
|
|
|
HB
|
131～387
|
|
|
127～364
|
|
|
|
|
HV
|
|
|
|
|
|
|
|
|
C．ALUM
鑄鋁合金
|
HB
|
19～164
|
|
23～210
|
32～168
|
|
|
|
HRB
|
23.8～84.6
|
|
22.7～85.0
|
23.8～85.5
|
|
|
|
|
BRASS
銅鋅合金
（黃銅）
|
HB
|
40～173
|
|
|
|
|
|
|
HRB
|
13.5～95.3
|
|
|
|
|
|
|
|
BRONZE銅錫合金
（青銅）
|
HB
|
60～290
|
|
|
|
|
|
|
COPPER純銅
|
HB
|
45～315
|
|
|
|
|
|
十二、金泰便攜式硬度計異型沖擊裝置技術參數與適用介紹表：
|
異型沖擊裝置
|
DC(D)/DL
|
D+15
|
C
|
G
|
E
|
|||||
|
沖擊能量
沖擊體質量
|
11mJ
5.5g/7.2g
|
11mJ
7.8g
|
2.7mJ
3.0g
|
90mJ
20.0g
|
11mJ
5.5g
|
|||||
|
球頭硬度:
球頭直徑:
球頭材料:
|
1600HV
3mm
碳化鎢
|
1600HV
3mm
碳化鎢
|
1600HV
3mm
碳化鎢
|
1600HV
5mm
碳化鎢
|
5000HV
3mm
金剛石
|
|||||
|
沖擊裝置直徑:
沖擊裝置長度:
沖擊裝置重量:
|
20mm
86(147)/ 75mm
50g
|
20mm
162mm
80g
|
20mm
141mm
75g
|
30mm
254mm
250g
|
20mm
155mm
80g
|
|||||
|
試件最大硬度
|
940HV
|
940HV
|
1000HV
|
650HB
|
1200HV
|
|||||
|
試件表面平均粗糙度Ra:
|
1.6μm
|
1.6μm
|
0.4μm
|
6.3μm
|
1.6μm
|
|||||
|
試件最小重量:
可直接測量
需穩定支撐
需密實耦合
|
>5kg
2～5kg
0.05～2kg
|
>5kg
2～5kg
0.05～2kg
|
>1.5kg
0.5～1.5kg
0.02～0.5kg
|
>15kg
5～15kg
0.5～5kg
|
>5kg
2～5kg
0.05～2kg
|
|||||
|
試件最小厚度
密實耦合
硬化層最小深度
|
5mm
≥0.8mm
|
5mm
≥0.8mm
|
1mm
≥0.2mm
|
10mm
≥1.2mm
|
5mm
≥0.8mm
|
|||||
|
球頭壓痕尺寸
|
||||||||||
|
硬度300HV時
|
壓痕直徑
壓痕深度
|
0.54mm
24μm
|
0.54mm
24μm
|
0.38mm
12μm
|
1.03mm
53μm
|
0.54mm
24μm
|
||||
|
硬度600HV時
|
壓痕直徑
壓痕深度
|
0.54mm
17μm
|
0.54mm
17μm
|
0.32mm
8μm
|
0.90mm
41μm
|
0.54mm
17μm
|
||||
|
硬度800HV時
|
壓痕直徑
壓痕深度
|
0.35mm
10μm
|
0.35mm
10μm
|
0.35mm
7μm
|
--
--
|
0.35mm
10μm
|
||||
|
沖擊裝置適用范圍
|
DC型測量孔或園柱筒內;
DL型測量細長窄槽或孔；
D型用于常規測量
|
D+15型接觸面細小，加長，適宜測量溝槽或凹入的表面
|
C型沖擊力小，對被測表面損傷很小，不破壞硬化層，適合測量小輕薄部件及表面硬化層。
|
G型測量大厚重及表面較粗糙的鑄鍛件
|
E型測量硬度極高材料
|
|||||
金泰便攜式硬度計
